Boyler Tesisatı ve Sıcak Su Kullanım Standartları
Otel, hastane, fabrika ve toplu konut projelerinde kesintisiz hijyenik kullanım sıcak suyu sağlamak amacıyla boyler tesisatı kullanılır. Yağmur Mekanik olarak tek serpantinli ve çift serpantinli boyler montajlarını mühendislik çizimlerine sadık kalarak yapıyoruz.

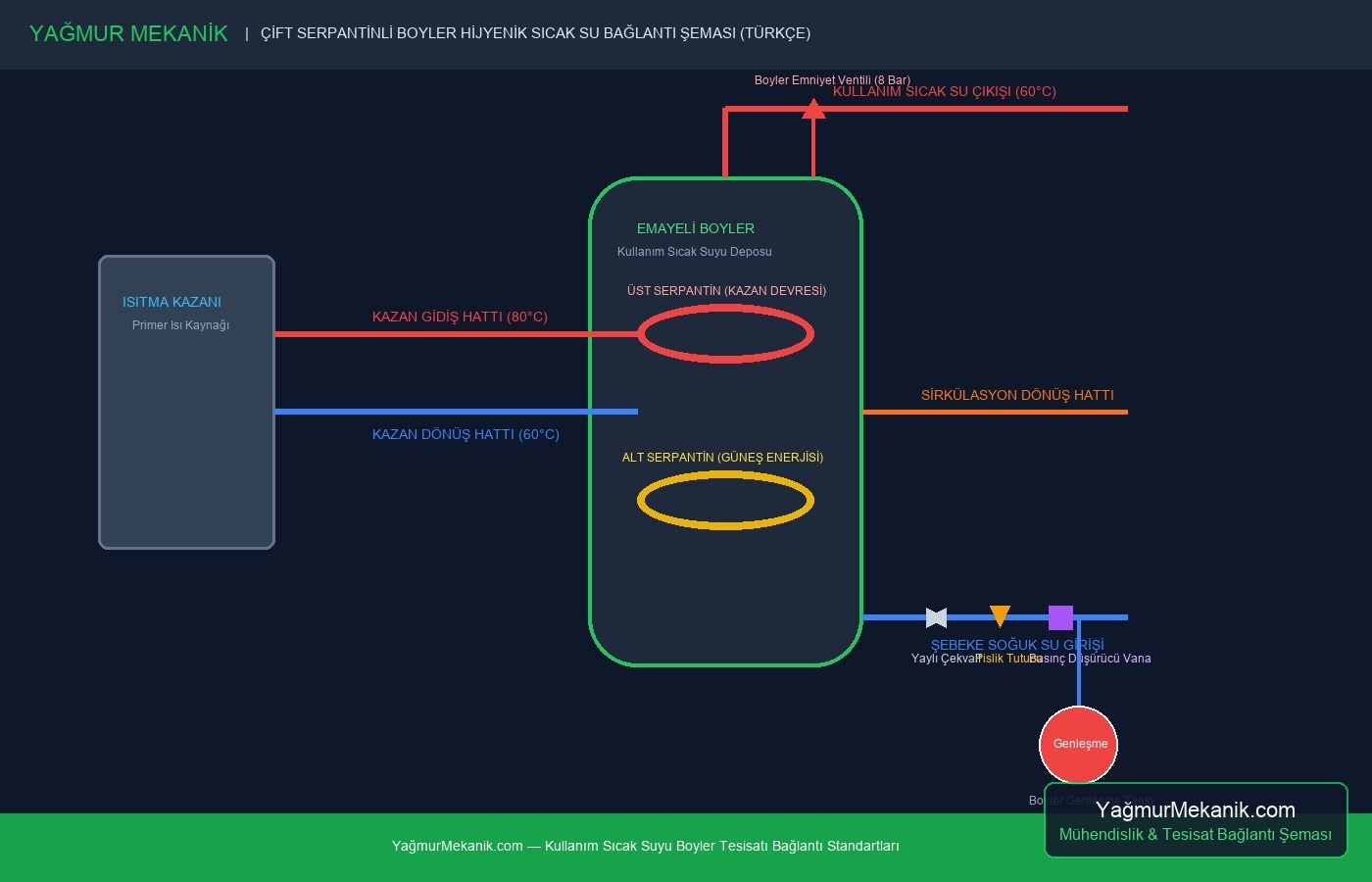

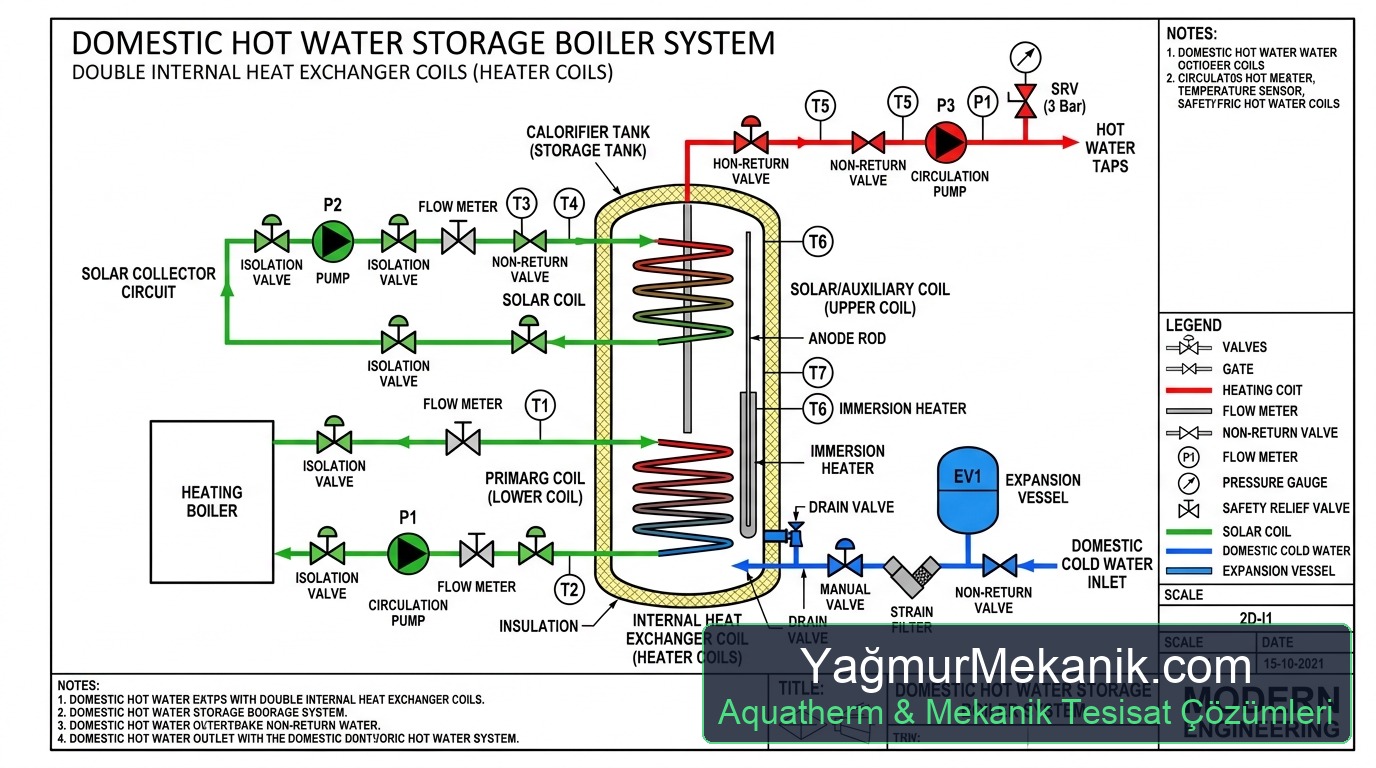

1. Çift Serpantinli Boyler Bağlantı Şeması (Teknik Mühendislik Çizimi)
Aşağıda firmamız tarafından hazırlanan hijyenik kullanım sıcak suyu boyler tesisatının açıklamalı teknik bağlantı şeması yer almaktadır:
2. Boyler Şemasındaki Tüm Parçaların Teknik Açıklaması
1. Şebeke Soğuk Su Girişi
Boyler alt noktasına bağlanan ana soğuk su besleme hattıdır.
2. Pislik Tutucu (Filtre) ve Basınç Düşürücü Vana
Şebekeden gelebilecek kum ve taş taneciklerini süzerek boyler iç emayesini koruyan filtre ve yüksek şebeke basıncını 4 Bar seviyesine sabitleyen basınç düşürücüdür.
3. Çekvalf (Geri Dönüş Önleme Valfi)
Boyler içindeki ısınan ve genleşen suyun şebekeye geri kaçmasını engelleyen emniyet parçasıdır.
4. Boyler İç Serpantin Devresi
Kazan veya güneş enerjisinden gelen sıcak suyun boyler tankı içindeki suyu dolaylı ısıttığı dikişsiz çelik/paslanmaz serpantin borusudur.
5. Kullanım Sıcak Su Çıkışı (60°C)
Boylerin üst kısmında biriken 60°C hijyenik sıcak suyun banyo, mutfak ve lavabolara dağıtıldığı ana çıkış hattıdır.
6. Sirkülasyon Dönüş Hattı ve Pompası
Musluk açıldığında anında sıcak su akması için tesisattaki sıcak suyu boylere sürekli devirdaim ettiren bronz gövdeli sirkülasyon hattı ve pompasıdır.
7. Boyler Emniyet Ventili (8 Bar)
Aşırı ısınma durumunda suyun genleşmesiyle yükselen iç basıncı tahliye eden emniyet mekanizmasıdır.
Yağmur Mekanik Mühendislik ve Uygulama Bilgisi

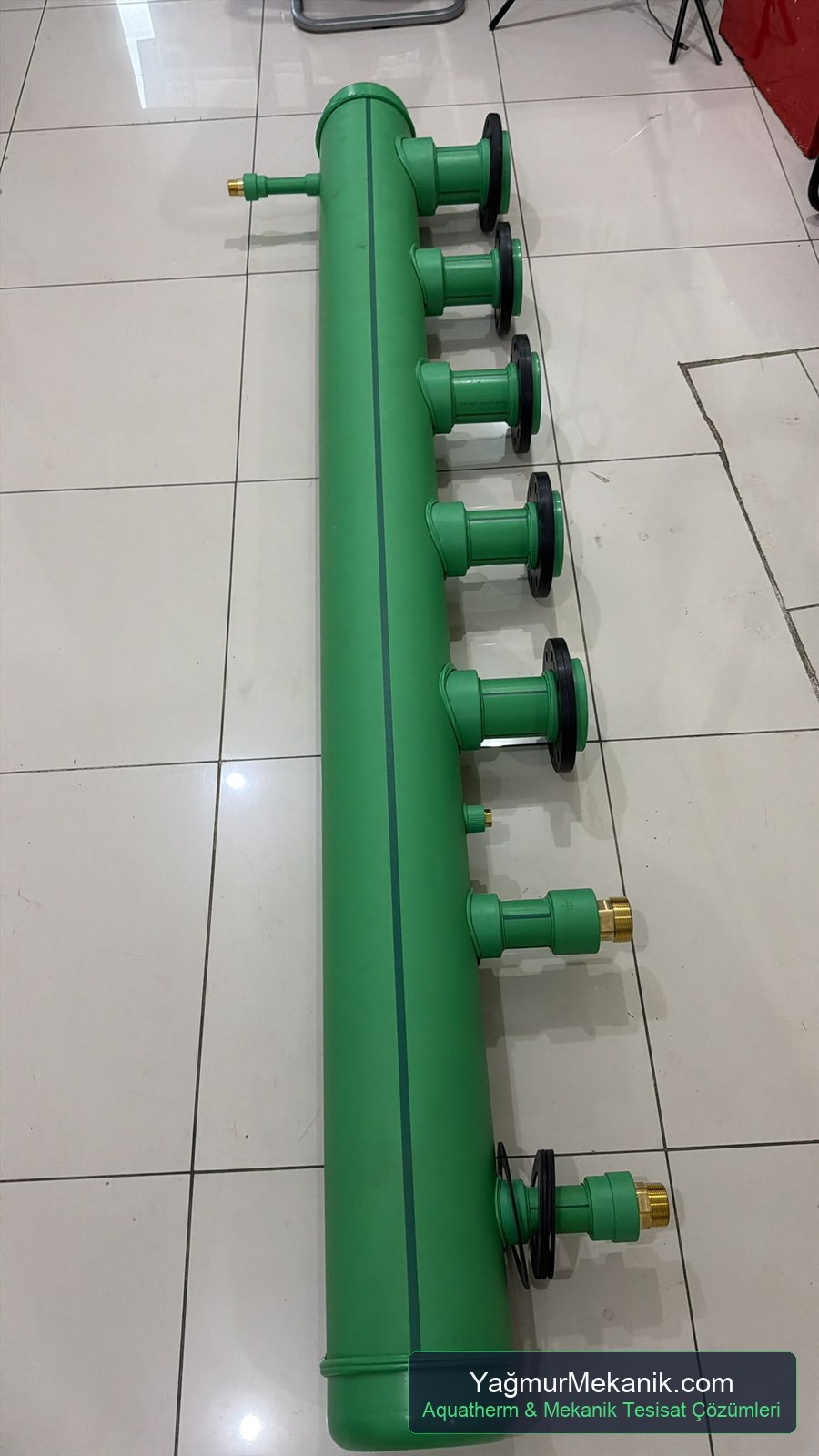

Bu projede kullanılan özel ölçü PPRC dağıtım kollektörleri PPRCKollektor.com imalat tesisimizde üretilmiştir. Boru kaynak işlemleri ise RitmoMakina.com teknolojisiyle tamamlanmıştır.
