Akümülasyon Tankı Nedir ve Ne İşe Yarar?
Merkezi ısıtma, ısı pompası ve güneş enerjisi sistemlerinde üretilen sıcak suyun enerjisini kayıpsız depolamak amacıyla kullanılan basınçlı kaplara akümülasyon tankı adı verilir. Yağmur Mekanik mühendislik ekibi olarak mekanik odalarda akümülasyon tankı bağlantılarını en yüksek mühendislik ve verimlilik standartlarında gerçekleştiriyoruz.

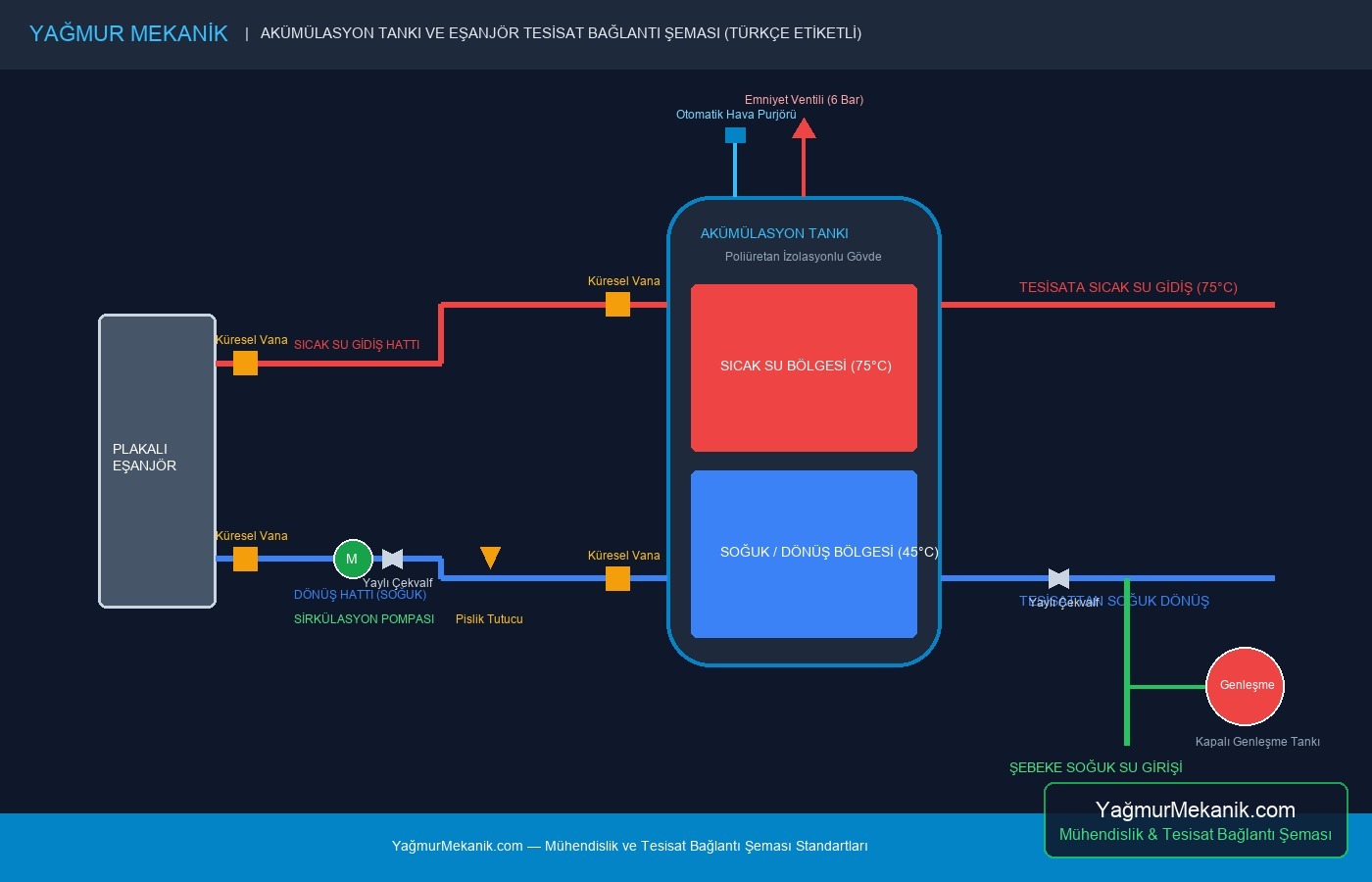

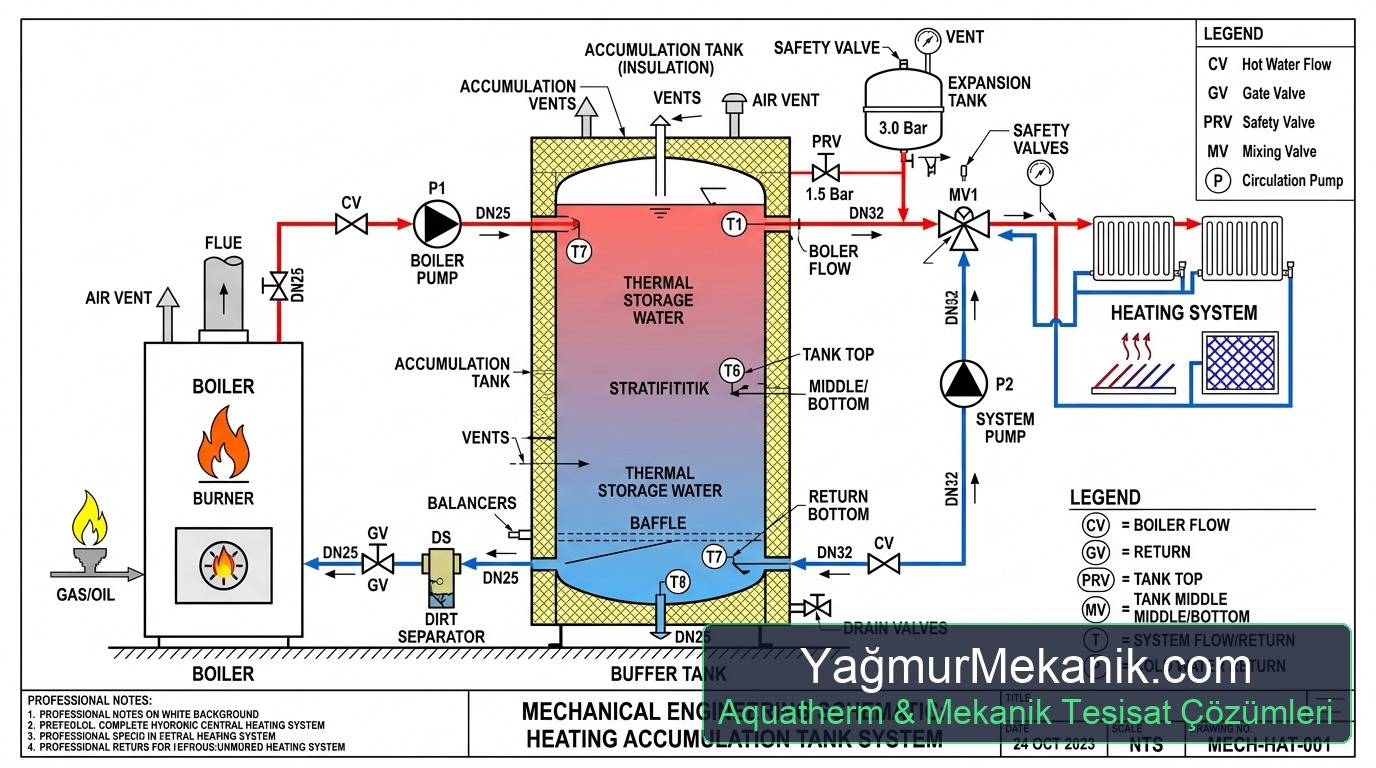

1. Akümülasyon Tankı Bağlantı Şeması (Teknik Mühendislik Çizimi)
Aşağıda Yağmur Mekanik mühendisleri tarafından hazırlanan, standart tesisat normlarına %100 uygun akümülasyon tankı kazan entegrasyon bağlantı şeması yer almaktadır:
2. Bağlantı Şemasındaki Parçaların Teknik Açıklaması
1. Isı Kaynağı (Merkezi Kazan / Isı Pompası)
Sistemin primer ısı üreticisidir. Üretilen sıcak su gövde üst noktasından çıkış yaparak akümülasyon tankının üst katmanına iletilir.
2. Akümülasyon Tankı Gövdesi ve İzolasyonu
S237JR çelik sacdan imal edilen, dışı CFC içermeyen sert poliüretan köpük veya dökme sünger ile izole edilmiş yüksek verimli ısı depolama kabıdır.
3. Kazan Gidiş ve Dönüş Hatları
Kazan ile akümülasyon tankı arasındaki sıcak su transferini sağlayan ana borulardır. Genellikle PPRC veya Aquatherm boru serileri ile korozyonsuz olarak borulanır.
4. Sirkülasyon Pompası ve Debi Yönetimi
Tank ile kazan arasındaki hidrolik akışı sağlayan ıslak/kuru rotorlu sirkülasyon pompasıdır. Pompa dönüş hattına yerleştirilerek yüksek sıcaklık yıpranmasından korunur.
5. Pislik Tutucu (Y Tipi Filtre)
Tesisat içerisindeki çapak, tortu ve kaynak artıklarının sirkülasyon pompasına ve kazan eşanjörüne zarar vermesini engellemek amacıyla pompa emişine monte edilir.
6. Çekvalf (Geri Dönüş Önleme Valfi)
Pompa durduğunda veya tesisat basınç farklarında suyun ters yöne akmasını engelleyen mekanik emniyet elemanıdır.
7. Otomatik Hava Purjörü ve Emniyet Ventili
Tankın en üst noktasında biriken sıkışmış havayı otomatik tahliye eden purjör ve aşırı basınç yükselmelerinde (6 Bar) açılan yaylı emniyet ventilidir.
8. Kapalı Genleşme Tankı
Isınan suyun genleşmesiyle oluşan hacim artışını absorbe eden membranlı emniyet kabıdır.
9. Sensör Yuvaları (Daldırma Boy Kovanlar)
Otomasyon panelinin tank içi alt ve üst sıcaklıklarını anlık okumasını sağlayan termovel yuvalarıdır.
Akümülasyon Tankı Teknik Özellikler Tablosu
| Parametre | Mühendislik Standart Değeri |
|---|---|
| Kapasite Aralığı | 100 Litre – 5000 Litre Endüstriyel Hacimler |
| Gövde Malzemesi | S237JR Çelik Üzeri Emaye / Poliüretan İzolasyonlu |
| Çalışma Basıncı | 6 Bar – 10 Bar İzolasyonlu Basınç Sınıfı |
| Kullanım Alanı | Isı Pompaları, Merkezi Kazan Odaları, Oteller, Hastaneler |
Yağmur Mekanik Mühendislik ve Uygulama Bilgisi

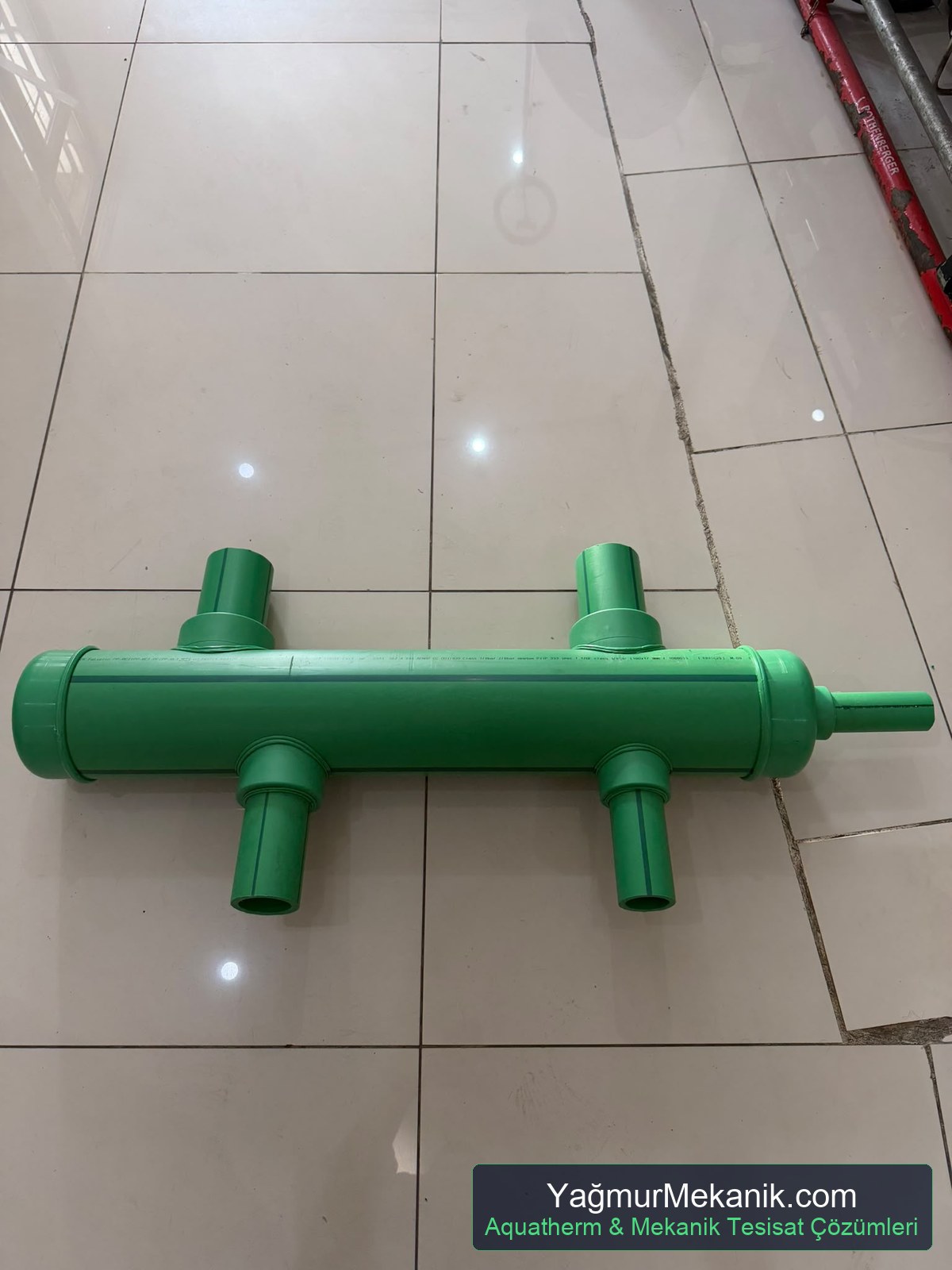

Bu içerikte yer alan teknik bağlantı şemaları ve anlatımlar Yağmur Mekanik mühendislik ekibinin saha tecrübesinden derlenmiştir. Mekanik odalarda kullanılan özel imalat PPRC kollektörler için PPRCKollektor.com imalat tesisimiz, profesyonel boru kaynak makineleri için ise RitmoMakina.com teknik destek sağlamaktadır.
Sıkça Sorulan Sorular (S.S.S.)
1. Akümülasyon tankı bağlantı şemasında sirkülasyon pompası nereye konmalıdır?
Sirkülasyon pompası kavitasyon ve yüksek sıcaklık yıpranmasını önlemek adına dönüş (soğuk) hattına monte edilmelidir.
2. Akümülasyon tankı emniyet ventili kaç bar olmalıdır?
Tank işletme basıncına göre belirlenir. Genellikle 6 Bar veya 10 Bar yaylı emniyet ventili kullanılır.
